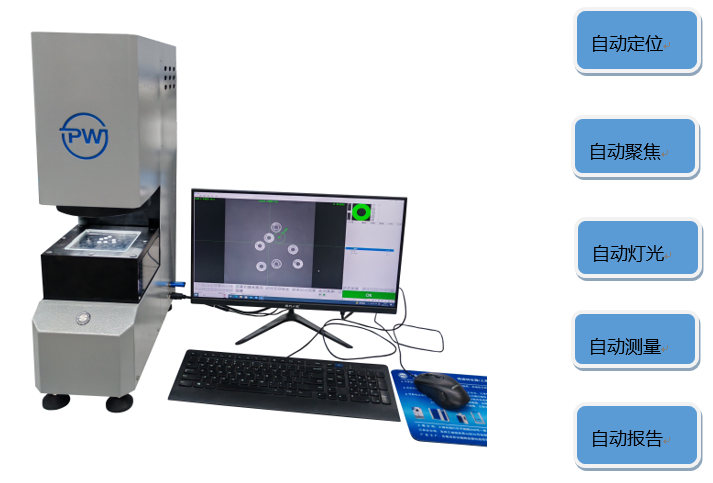

閃測儀是一種高精度光學測量儀器，主要用于快速檢測工件的尺寸、形狀和位置公差等參數，采用非接觸式測量方式，避免傳統接觸式檢測對工件的損傷。主要適用于工業測量領域。廣泛用于汽車、電子、精密制造（如螺絲、螺母、軸類零件）、3C電子（芯片、電路板）、醫療器械、航空航天等行業，替代傳統卡尺、二次元測量儀等工具，降低人工操作復雜度，實現自動化生產檢測。

適用場景：

.       ?精密零件測量?：

.       可測量沖壓件、CNC加工件、端子、連接器、粉末冶金件、齒輪、螺絲等金屬或非金屬材料制成的精密部件。 ?

.       ?表面輪廓分析?：

.       能夠檢測零件的投影輪廓、表面臺階、倒角等特征，通過光學成像技術識別工件輪廓，自動判別尺寸偏差；

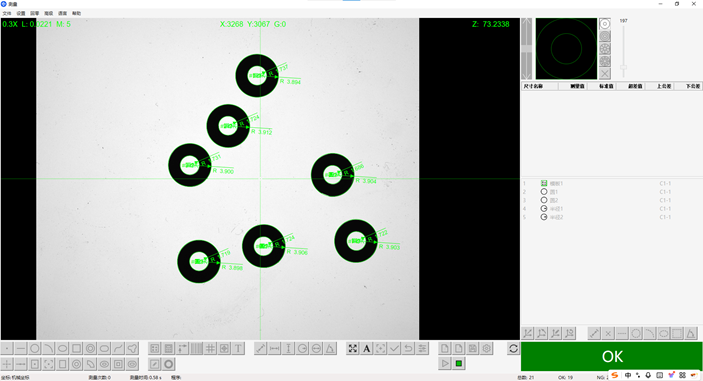

.       ?批量檢測?：支持一鍵多款式批量測量，自動生成數據報表，顯著提升產線測量效率。測量精度可達微米級，支持快速獲取多個尺寸數據。樣品放穩后自動測量可同時測量多個樣品，一鍵測量，可自動搜索匹配調用用戶程序，記錄和計算測量數據只需1秒左右。

軟件功能：

＊自動匹配工件，任意放置，”一鍵測量可框選建立匹配多個位置框選組合建立匹配、用測量元素建立匹配可導入CAD建立匹配。

＊全面的測量元素：點、高點、線、高線、圓(中心坐標，半徑、直徑、真圓度、周長、面積，大半徑、小半徑)、弧、矩形(中心坐標，長、寬、周長、面積)、圓(中心坐標，長軸、短軸、周長、面積)、鍵槽(中心坐標，長、寬、周長、面積)、導入CAD輪廓掃描比對、輪廓PV、面積對比、圓柱直徑、密封圈(通過周長計算半徑、密封圈大半徑、小半徑、厚度)測量結果再計算(大值、小值、平均值、求和)。

＊標注：距離、X距離、Y距離、半徑、直徑、角度。

＊形狀誤差評定：直線度、圓度。

＊位置誤差評定：平行度、垂直度、同心度、位置度。

＊坐標系轉換：笛卡爾坐標(X，Y)與極坐標(R，)可方便選擇?？杉磿r轉換測量值的基本單位MM、INCH。坐標平移、坐標旋轉，建立工件坐標系。

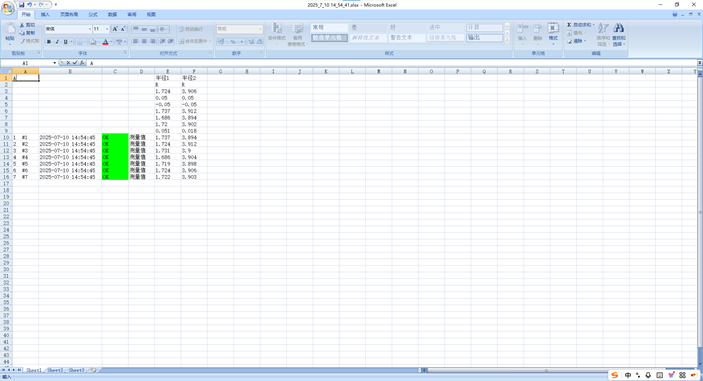

＊測數據：可以自定義EXCEL模板，可以指定輸出單元格。軟件自帶CPK模板，可以計算MEAN、MAXIMUM、MINIMUM、CP、CPKL、CPKU、CPK。

規格參數:

顯示屏尺寸：21.5寸，1080P

工業相機：2000萬像素，網口

增加功能：無線WIFI功能

工業鏡頭：0.109倍雙遠心鏡頭

照明系統：遠心平行光源(綠色)

輔助光源：180環光(白色)

載臺玻璃：120×120mm

視野范圍：100×80mm

測量范圍：75×75mm

測量高度：80mm

測量精度: 3um

顯示單位: 0.1um

軟件系統: PW自主研發閃測系統

輸入電源: 220V 3A

設備尺寸：210×680×505（寬×高×深）
