剝離強(qiáng)度是指以一定的角度和速率將單位寬度的膠粘帶從特定粘接面上剝離所需要的力。

用規(guī)定的速率拉開膠粘帶，通過持續(xù)從不銹鋼板上剝離膠粘帶所需的力測(cè)出剝離力，轉(zhuǎn)換為剝離強(qiáng)度。

膠粘帶的剝離強(qiáng)度是表征其膠粘性能的重要性能指標(biāo)。該指標(biāo)值的高低直接反映膠粘帶膠粘性的大小，通過對(duì)膠粘帶剝離強(qiáng)度的監(jiān)測(cè)，可很好的控制其膠粘性能。

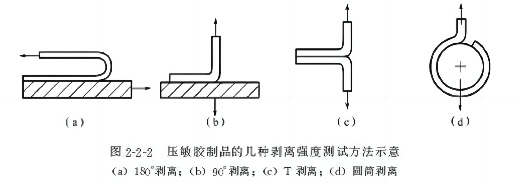

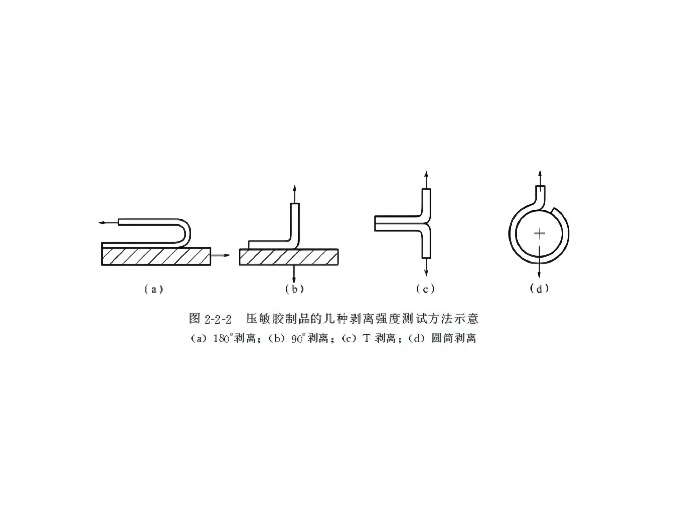

膠帶剝離強(qiáng)度測(cè)試常用的有以下幾種：90度剝離測(cè)試、180度剝離測(cè)試、圓筒剝離測(cè)試、T剝離測(cè)試。一般客戶都會(huì)要求做90度剝離測(cè)試和180度剝離測(cè)試，后面2種用的不多。

1、90度剝離測(cè)試

90度剝離力主要是針對(duì)一些基材比較硬的膠帶、雙面膠、保護(hù)膜進(jìn)行測(cè)試。90度剝離測(cè)試方法在實(shí)際中較少被使用，因?yàn)樗枰粋€(gè)特殊設(shè)計(jì)的、結(jié)構(gòu)比較復(fù)雜的工件夾具，使剝離角度在整個(gè)測(cè)試過程中始終保持為90度，90度剝離測(cè)試更適用于進(jìn)行理論研究和分析，因?yàn)榛牡男再|(zhì)對(duì)測(cè)試結(jié)果的影響較小。

2、180度剝離測(cè)試

主要用于表征高溫膠帶對(duì)于較硬或較厚被粘物的粘合力。180度剝離測(cè)試操作簡(jiǎn)便，測(cè)試結(jié)果的分散性較小，因此是一種最常用于高溫膠帶(尤其是壓敏膠粘帶)的測(cè)試方法。然而，與其它各種剝離測(cè)試方法相比，180度剝離測(cè)試時(shí)膠粘制品基材的性質(zhì)對(duì)測(cè)試結(jié)果影響較大;有些膠粘帶(如玻璃纖維增強(qiáng)膠粘帶)在測(cè)試時(shí)進(jìn)行180度彎曲有時(shí)會(huì)折斷。

3、圓筒剝離測(cè)試

與用于蜂窩夾芯板的爬鼓剝離測(cè)試類似。測(cè)試時(shí)需要用一個(gè)特殊設(shè)計(jì)的工件夾具，使圓筒不斷地轉(zhuǎn)動(dòng)，以保持始終一致的剝離角度。用一卷膠粘帶代替圓筒，通過這樣的剝離測(cè)試就可以測(cè)定該膠粘帶的解卷力。解卷力，尤其是快速解卷力是壓敏膠帶一個(gè)重要的粘合性能。

4、T剝離測(cè)試

主要用于測(cè)定高溫膠帶對(duì)于較軟或較薄被粘物的粘合力或膠粘制品膠粘面之間的粘合力(即對(duì)粘力)。在高溫膠帶的常規(guī)性能表征中并不使用此種測(cè)試方法，只有某些特種膠粘制品有這樣的要求。膠粘制品的膠粘面之間的對(duì)粘剝離測(cè)試還常用來快速檢測(cè)壓敏膠在基材上的粘合力(即粘基力)是否足夠。如經(jīng)過數(shù)次對(duì)粘剝離測(cè)試后發(fā)生壓敏膠從基材上脫落的現(xiàn)象，則必須設(shè)法進(jìn)一步改善該高溫膠帶的粘基力才行。
