技術方案書
 |  |
一、設備品名：
1.1產品名稱：3T臥式針刺擠壓一體機
1.2產品型號：PW-SA30HC
二、適用說明：
2.1滿足標準
| 2.1 GB36972 《電動自行車鋰離子蓄電池》 2.2 GB/T 36276《電力儲能用鋰離子電池》 2.3 UN38.3危險物品運輸試驗 |
2.2設備用途
| 測試和評價電池在擠壓或針刺條件下的安全性能 |

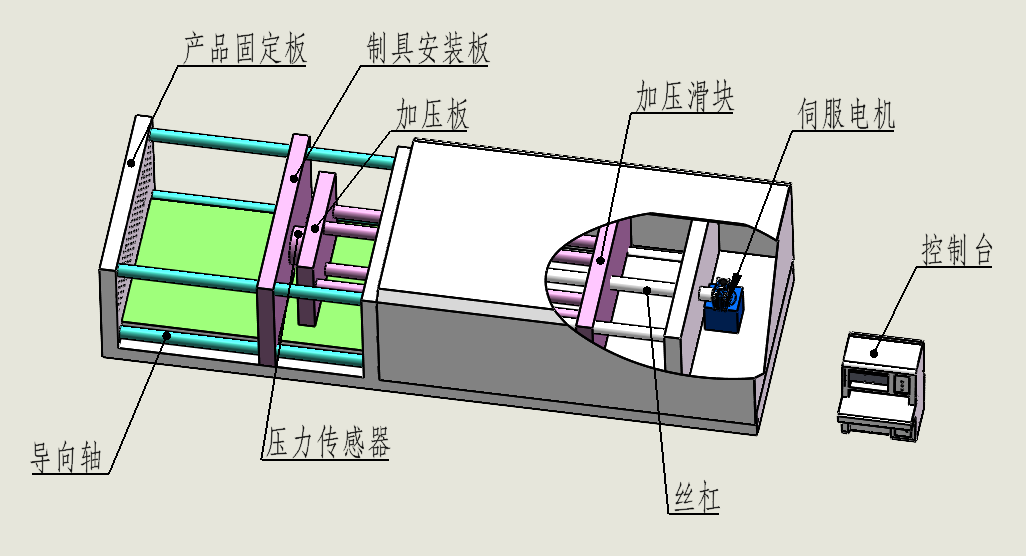

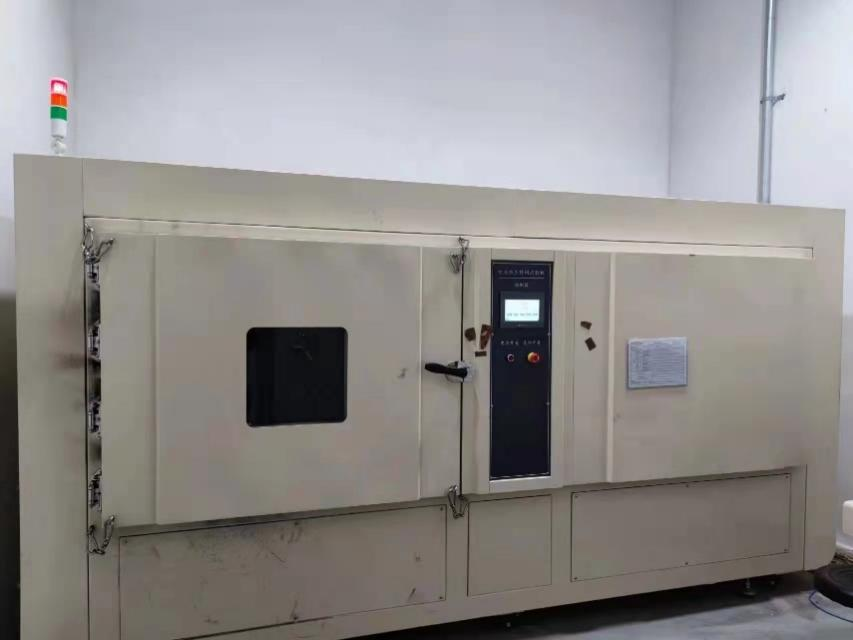

2.3設計概述 | 臥式結構，使用四柱左右對稱結構設計，結構平衡穩定。使用雙伺服驅動結構 |
2.4設計滿足參數 | 1、擠壓壓力：10kN～35kN可設定力值 2、擠壓速度：0.1-6mm/s可設定值 3、針刺速度：0.1-40 mm/s可設定值 4、擠壓力達到30kN后，1min～999min（可調） |
2.5輔助件參數 | 1、有異形板半圓柱形擠壓頭：壓頭半徑為75mm 2、壓頭長度：≤1m； 3、有排氣口、排氣扇、照明燈、觀察窗 4、鋼針長150mm |
三、設備特點：
3.1大扭力電機與高速電機 | 擠壓滿足30KN擠壓力，使用大扭力伺服電機，最高速度6mm/s |
針剌滿足40mm/s速度，分辨率0.1mm | |
3.2溫度采集 | 溫度采集范圍0～1000℃ |
溫度采集精度±1.5℃ | |
溫度采集通道5通道 | |
溫度采集頻率最高100HZ，速度可設定0.1-100次每秒。 | |
3.3電壓采集 | 電壓采集范圍： 常用0V-10V/0-100V， |
電壓采集精度： ≤F.S±0.2% | |
電壓采集通道： 4通道 | |
電壓采樣頻率：最高100HZ，可設定0.1、1、10、100次/每秒 | |
電壓分辨率： 0.01% | |
3.4壓力采集 | 壓力采集范圍： 1~35KN |
壓力采集精度： ±0.2%FS | |
壓力采樣頻率: 最高100HZ，可設定0.1、1、10、100次/每秒 | |
壓力分辨率： 0.01% | |
采集通道： 1 通道 | |
3.5位移采集 | 位移分辨率：0.1mm |
位移采樣頻率: 最高100HZ，可設定0.1、1、10、100次/每秒 | |
位移精度：0.05% | |
3.6控制方式 | 近距離觸摸屏控制、遠程電腦控制、遙控控制方式三種控制方式 |

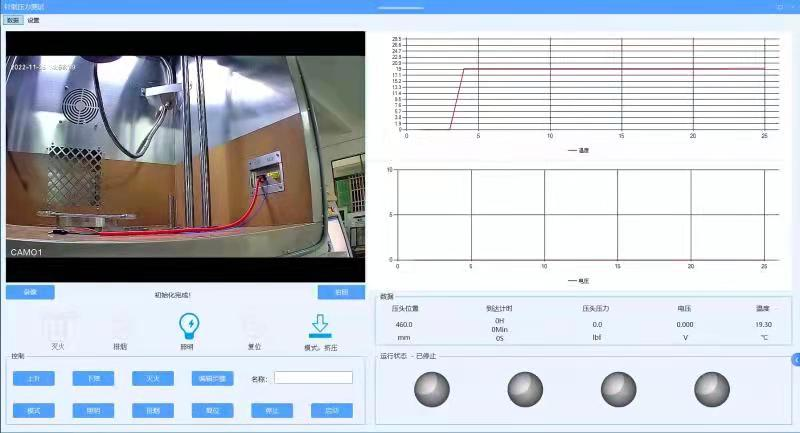

3.7控制界面 |
|

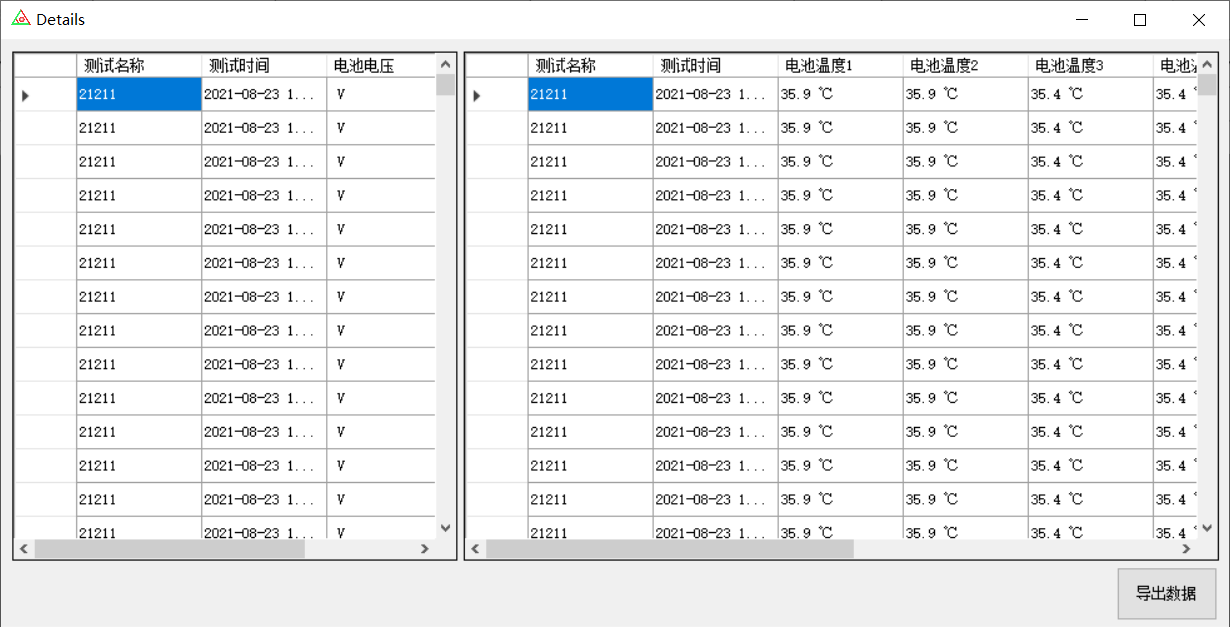

3.8歷史參數 |
|
四、技術參數：
4.1最大測量尺寸 | 1000mm*1000mm*1000mm（W*D*H） |
4.2測量項目 | 針刺/擠壓 |
4.3工裝夾具 | 按要求定制 |
4.4控制方式 | 進距離 PLC 觸摸屏控制+連接電腦控制+遙控 |
4.5整機外尺寸 | W3000 X H1800 X D1500mm以實物為準 |
4.6控制臺外型尺寸 | W600 X H1200 X D700mm |
4.7擠壓力 | 1-35KN(可調）須要與速度成比較，高速下不可做低壓力控制,擠壓力達到30kN后，可保持1min～999min（可調） |
4.8擠壓速度 | 0.1-6mm/s可調 |
4.9針刺速度 | 0.1-40mm/s可調 |
4.10設計機械壽命 | 8萬次 |
4.11使用電源 | AC 380V |
4.12高備重量 | 約4.5T |
4.13功率 | 最大功率10KW |
4.14測試倉 | 單個獨立測試倉。 |
4.15軟件功能 | 定制軟件，集視頻、操作、采集一體軟件，滿足定制軟件功能 |
4.17電器安全 | 過壓、過流、漏電、高低限位、機械限位、 |
4.18機械結構 | 臥式左右運動結構 |
4.19整體構造 | 臥式擠壓模式，有電池溫度和電壓監控功能。測試區開放式或封閉式可選、電器區IP34防水防塵結構； |
4.20最大行程 | 1000mm |
4.21支撐板設計 | 1*1米，精密CNC加工 |
4.22鋼針 | ?1、? 3、? 5、? 6、? 8mm，錐度60鎢鋼或SKD11鋼針可指定，各5支，長度180mm

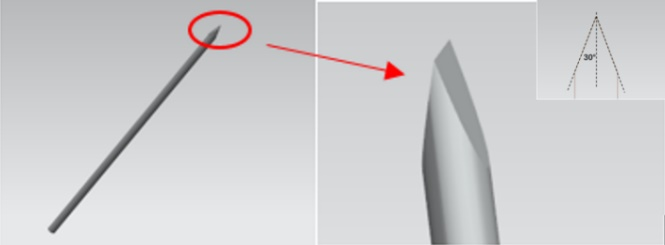

一字螺絲刀型，? 5鋼針，錐度60，5支，如下圖
|

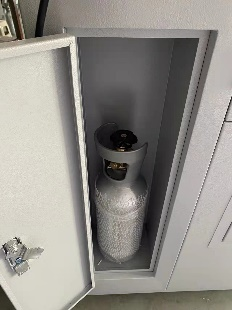

4.23擠壓頭 | 異形板半圓柱形擠壓頭，半徑75mm，長度1000mm、平板擠壓頭各一套 |
4.24滅火器 | 設備有配備滅火器，可以手動或自動滅火（通過煙霧報警器產生信號）  |
機臺配備功能 | 排氣口、排氣扇、照明燈、觀察窗 |
五、安全保護
安全保護功能 | 1）故障報警及原因、處理提示功能 2）故障顯示 3）斷電保護功能 4）系統具有超限報警，安全保護，自動停機等功能 5）電器安全保護； 6）漏電保護、過熱保護； 7）自動斷電：如發生、 漏電、 短路等情況時， 設備能自動切斷外部輸入電源， 使得設備內部任何部分都不帶電； |
緊急停止
| 設備具有一鍵緊急停止開關，急停開關按下，需經過兩個動作才能將開關拔出復位； |
六、控制器介紹
6.1特點 | 可編程控制器有較高的易操作性。它具有編程簡單，操作方便，維修容易等特點，一般不容易發生操作錯誤。對控制器的操作包括程序輸入和程序更改的操作。程序的輸入直接可接顯示，更改程序的操作也可以直接跟進所需要的地址編號或接點號進行搜索或程序?qū)ふ?，然后進行更改?？删幊炭刂破饔卸喾N程序設計語言可供使用。用于梯形圖與電氣原理圖較為接近?？删幊炭刂破骶哂凶栽\斷功能對維修人員維修技能的要求降低。當系統發生故障時，通過硬件和軟件的自診斷，維修人員可以很快找到故障的部位。
|
七:控制臺
7.1外型尺寸 | W600 X H1200 X D700mm |
7.2控制電腦 | 工控機；i7 10代處理器，8G內存，1T硬盤；配21寸飛利浦品顯示器 |
7.3軟件功能 | 實時動態曲線，實時曲線遍歷，曲線任意放大縮小，多格式數據/報表輸出，測試步驟多步可編程、多條件或單條件多次重復或單次運行可選擇或設定. |
7.4軟件采集 | 高速同步動態采集擠壓針刺力、擠壓針刺行程、電池電壓、溫度、測試時間等數曲線 |
7.5軟件曲線 | 曲線圖上可使用擠壓針刺力、擠壓針刺行程、電池電壓、溫度等數據 |
7.6軟件工步 | 軟件功能： 1、同速度/同擠壓力下，進行多次往復性測試，中間暫停時間可設定，判斷條件，電壓降，位移量、電壓降，可單選可組合。 2、不同速度/不同擠壓力下，進行多次往復性測試，中間暫停時間可設定，判斷條件，電壓降，位移量、電壓降，可單選可組合。 |
八
配件：
名稱 | 品牌 | 產地 | 定制工藝 |
動力電機 | 浙江安川 | 中國 | |
觸摸屏 | 威倫通 | 中國臺灣 | |
控制器 | 定制 | 中國 | 日本三菱CPU |
交流接觸器 | 施耐德 | 法國 | |
漏電開關 | 施耐德 | 法國 | |
軸承 | NSK | 日本 | |
電線 | 珠江 | 廣州 | |
變送器 | 泰華 | 江蘇 | |
電腦 | 聯想 | 北京 | |
攝像頭 | ?？?/span> | 浙江 | |
擠壓頭 | 定制304材質 | 東莞 | 按需定制 |
鋼針 | 東莞 | 按需定制 |
