設備用途：

該設備是各種烘烤、老化、高溫實驗中，常用設備之一，適用于電池、電子儀器儀表、材料、電工、車輛、金屬、電子產品、各種電子元氣件在溫度環境下、檢驗其各性能上指標及質量管理之用等等.

產品特點：

◆使用觸摸屏控制器，高端大氣，功能強大，單點控溫或程序控溫方式選

◆價格實惠、節約用戶預算

◆底部安裝腳輪，根據擺放位置可以移動

◆PT100型熱電阻溫度傳感器，精度高、感應溫度快、耐高溫、低維護

◆用戶可根據內外室壁加工處理類型，滿足實驗室特殊要求

◆外箱使用冷軋鋼板制造、噴涂烤漆、耐腐蝕耐高溫、構造完善

◆內箱采用304不繡鋼，表面光滑、耐腐蝕耐高溫、易于清潔、維護更簡便

◆可訂做任意規格大小，使用不浪費空間

執行標準：

GB38031-2020電動汽車用動力蓄電池安全要標準

GB31485-2015電動汽車用動力蓄電池標準

符合GB 31241-2022的7.8條款、GB/T 38058-2019的6.5.12條款、GB/T 40559-2021 的7.7條款等標準的熱濫用試驗要求；

結構尺寸與設計滿足參數：

熱濫用試驗箱

1、內尺寸： 1000(寬)×1000(深)×1000(高)mm；

2、外尺寸約：1300(寬)×1350(深)×1670(高)mm，以實物為標準；

3、控制面板：控制面板安裝于機臺上方(如圖)；

4、開門方式：單門由右至左開啟；

5、可視窗：門上帶可觀察視窗，規格W390*H390mm；

6、內材質為：304#不銹鋼，厚2.0mm；

7、外材質為：冷軋鋼板,厚1.2mm.粉體烤漆處理（皺紋灰白色）；

8、隔層：內分二層可調，底起100mm第一層，以上平分，配網板二塊；

9、保溫材質為:耐高溫巖棉，保溫效果好；

10、密封材質為:耐高溫發泡硅膠條；

11、測試孔：機器右側開測試孔一個，孔徑為50mm；

12、機臺安活動腳輪及可調固定腳杯，方便移動及固定位置.

13、排氣扇：設計有耐高溫排風扇，當產生煙霧時可手動或自動排煙

14、泄壓閥：位于箱體后部，設計有300*300防爆卸壓口

15、照明：有耐高溫500度專業照明燈。

16、智能控制：到達設定溫度后定時停止功能，或能通過編程控制溫度變化和持續時間

17、溫箱最大可調溫度：常溫-150℃；

18、溫度控制精度：±2℃；

19、溫度上升速率：1-7℃/min可調節

溫控系統：

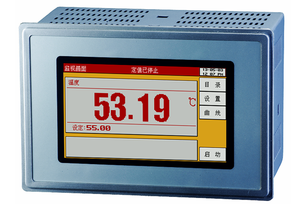

1、溫度控制器為580觸摸屏，定值或程序運行控制溫度可選擇使用，可自動演算，PV/SV同時顯示，點觸設定（如圖）

2、定時功能：內置定時功能，溫到計時，時間到停止加熱，同時報警提示,并能通過編程控制溫度變化和持續時間；

3、數據端口：電腦連接端口RS232接口；

4、曲線：觸摸屏表上可查看運行時的溫度曲線；

5、溫度傳感器：PT100高溫型；

6、控制輸出信號：為3-32V；

7、加熱控制器為：固態繼電器SSR無接點；

8、發熱材質為：耐高溫加器；

9、溫度范圍：常溫+20～200℃溫度可調；

10、升溫速率：1-7℃/min采用程序時間控制加熱速率；

11、控制精度：±2℃；

12、顯示精度：0.1℃；

13、測試溫度：200℃±2.0℃；（空載測試）

14、溫度偏差：±2.0℃（空載測試）

15、溫度均勻度：±2.0℃

送風系統：

1、送風方式：內部熱風循環,內箱左側出風，右側回風；

2、馬達為長軸心耐高溫專用型，750W/220V；

3、風扇為多翼式渦輪型9寸；

4、右側進氣口一個、左側有排氣口一個.

電源裝置：

1、電壓AC380V/50Hz單相

2、電流20A

3、總功率12KW

溫度電路保護系統：

1、超溫保護系統：當溫度失控時，超過超溫保護器設定溫度時，自動停止加熱供電，從而保護產品及機器的安全；

2、電路保護：接地保護、快速保險、過載保護、斷路開關等.

安全裝置保護系統：

1、泄壓裝置：內箱正后開防爆泄壓閥口一個，當電池發生爆炸時瞬間排放所產生的沖擊波，有效的保護機器的安全，規格W300*H300mm；

2、門上防護裝置：門上四個角位安裝防爆鏈，防止發生爆炸時，門的脫落飛出損壞財產及人員安全.
