自動型接觸角測量儀 PW-D200
接觸角測量儀廣泛應用于各個行業領域，在手機制造、玻璃制造、表面處理、材料研究、化學化工、半導體制造、涂料油墨、電子電路、紡織纖維、醫療生物等領域，接觸角測量已經成為了一項評估表面性能的重要儀器。
接觸角測量儀廣泛應用于各個行業領域，在手機制造、玻璃制造、表面處理、材料研究、化學化工、半導體制造、涂料油墨、電子電路、紡織纖維、醫療生物等領域，接觸角測量已經成為了一項評估表面性能的重要儀器。
一·概述（Summary）
接觸角（Contact angle）是指在氣、液、固三相交點處所作的氣-液界面的切線，此切線在液體一方的與固-液交界線之間的夾角θ，接觸角測量是現今表面性能檢測的主要方法。
自動型接觸角測量儀是采用光學成像的原理，通過圖像輪廓分析方式測量樣品表面接觸角、潤濕性能等性能，設備性價比高、功能全面、可滿足各種常規測量需求，目前已經廣泛使用在眾多高校院所及企業。
二·應用（Application）
接觸角測量儀廣泛應用于各個行業領域，在手機制造、玻璃制造、表面處理、材料研究、化學化工、半導體制造、涂料油墨、電子電路、紡織纖維、醫療生物等領域，接觸角測量已經成為了一項評估表面性能的重要儀器。
三·設備原理（Principle）

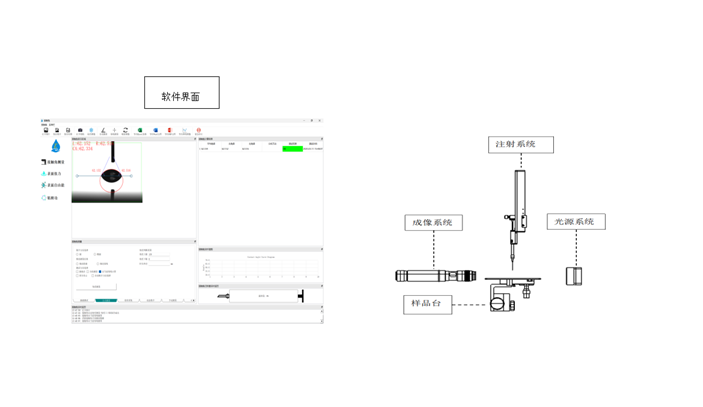

如上圖、接觸角測量儀主要由光源、注射單元、樣品臺、采集系統、分析軟件五大部分組成，設備采用光學成像的原理。
光源采用密集LED冷光設計，發光均勻，圖像清洗，壽命長；
注射單元采用微量自動進液，軟件自動識別，滴液穩定，精度高；
樣品臺采用三維手動精調平臺，操作靈活，定位準確，樣品臺可根據實際樣品尺寸定制；
采集系統采用彩色/黑白相機，拍攝穩定，自由切換、圖像清晰，真實可靠，鏡頭采用高清顯微鏡，0.6-5倍放大可調，成像無畸形變形；
分析軟件功能強大，具備一鍵式全自動擬合能力，具備國際最領先的擬合方法，滿足各種液滴形態的精確擬合；
四·技術規格（Specifications）
|
接觸角主機 |
|
|
外形尺寸 |
610mm（長）*200mm（寬）*510mm（高） |
|
重量 |
12KG |
|
電源 |
220V / 60HZ |
|
光源系統 |
|
|
光源 |
密集LED可調節藍色基調工業級冷光源 |
|
壽命 |
使用壽命達貳萬伍仟小時以上 |
|
注射單元 |
|
|
液體容量 |
60ml |
|
滴液 |
軟件自動識別進液系統，滴液精度可達0.1μL |
|
注射單元移動 |
上下50mm; 左右50mm |
|
采集系統 |
|
|
相機 |
USB2.0高速工業級芯片、30幀/S、130W像素 |
|
鏡頭 |
0.6-5倍高清工業級連續變倍式顯微鏡 |
|
樣品臺裝置 |
|
|
工作臺面尺寸 |
130mm*150mm |
|
最大樣品尺寸 |
6寸 |
|
承重 |
5KG |
|
樣品臺移動 |
前后移動 手動，行程60mm，精度0.1mm 左右移動 手動，行程30mm，精度0.1mm 上下移動 手動，行程80mm，精度0.1mm |
|
分析軟件 |
|
|
接觸角測量范圍 |
0-180° |
|
接觸角測量精度 |
±0.1° |
|
分析方法 |
先進的接觸角測量分析軟件自動擬合法（一鍵自動擬合， 不存在人工誤差）包括：圓法擬合 、橢圓/斜橢圓擬合法 、Young-lapalace擬合 |
|
表面自由能 |
Zisman、OWRK、WU、WU 2、Fowkes、Antonow、Berthelot、EOS、粘附功、浸濕功、鋪展系數 |
|
動態接觸角擬合 |
批量截圖擬合、視頻連續自動擬合、自動在線實時擬合 |
|
測試液滴狀態 |
座滴法 |
五·符合國家的相關標準（Accord with national standard）
1.GB/T 24368-2009(玻璃表面疏水污染物檢測)；
2.SY/T5153-2007（油藏巖石潤濕性測定方法）；
3.ASTM D 724-99（2003）（紙的表面可濕性的試驗方法）；
4.ASTM D5946-2004（塑料薄膜與水接觸角度的測量）；
5.ISO15989（塑料薄膜和薄板電暈處理薄膜的水接觸角度的測量）；
六·產品特點（Product features）
1. 主機采用高強度航空鋁合金結構搭配模塊化設計理念，自主研發的集成芯片電路控制，采納國際頂尖進口接觸角設備的設計精華與配置，保證儀器具有極強的穩定性；
2. 采用工業級密集可調LED冷光源系統（壽命25000H以上），保證成像更清晰，同時避免額外熱度所導致的小液滴揮發；
3. 采用高性能日本原裝進口工業機芯，工業級連續變倍顯微鏡，確保圖像的真實性，獲取最佳的成像效果；
4. 采用USB2.0標準接口，數據傳輸速度快，兼容性高，成像穩定性強；
5. 可（選）配多功能接觸角標片5、15、30、45、60、75、90、105、120、135、150、165、180；
6. 采集系統設計靈活，適用于絕大部分測量環境，簡單應付多種復雜的樣品表面測量；
7. 擁有全球最先進接觸角分析方法，滿足所有種類液滴成像的精確擬合；
8. 采用國際領先的計算方法，軟件已實現全自動擬合避免人為操作造成的誤差；
9. 具備雙邊接觸角測量快速擬合功能，更全面量分析液體與固體的表面潤濕性能、更準確的分析表面的實際潤濕情況；
10. 動態拍攝、視頻快速測試數據，可以連續性記錄測試接觸角的變化，再由軟件自動批量擬合；
