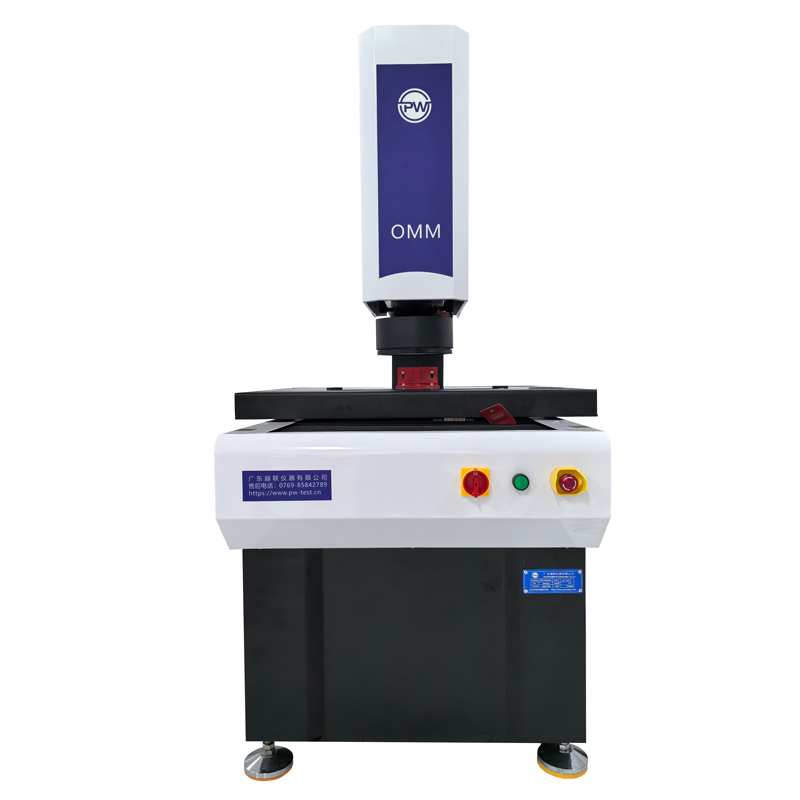

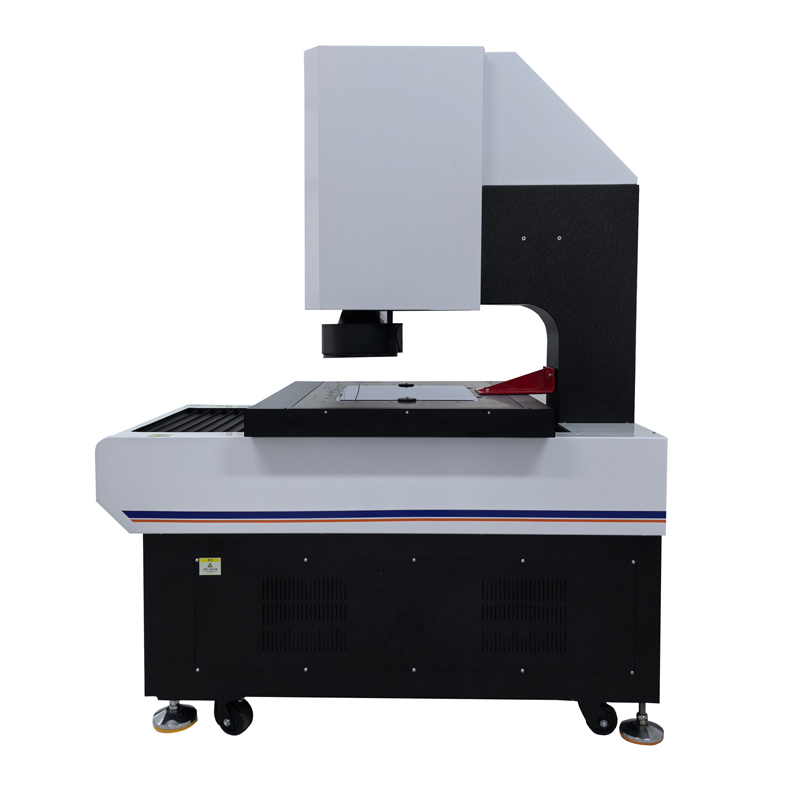

PW-OAS432復合式自動圖像拼接閃測儀
OAS系列是一款懸臂型高精度全自動視覺測量儀,專為具有三軸自動電動控制的GD&T測量而開發。 它配備了自動聚焦,自動照明控制以及硬件和軟件配置的自動移動,可以快速,準確地測量線性和幾何尺寸。
產品介紹Product Introduction
OAS系列是一款懸臂型高精度全自動視覺測量儀,專為具有三軸自動電動控制的GD&T測量而開發。 它配備了自動聚焦,自動照明控制以及硬件和軟件配置的自動移動,可以快速,準確地測量線性和幾何尺寸。
產品特征Product Characteristic
t 配備了帶有1" 2千萬數字相機和雙側遠心鏡頭,成像質量佳;
t 低至0.02°以下的高遠心度設計,確保有高度差產品的測量精度;
t 小于0.01 %的低TV畸變及全畫面的畸變均勻性,確保測量的動態重復性精度;
t 雙倍率設計,大視野鏡頭高效測量+高精度測量,滿足客戶對效率和精度的雙重需求;
t XYZ三軸CNC全自動精密控制,精準定位;
t 采用印度大理石基座和立柱,穩定性好;
t 精密直線導軌,研磨級滾珠絲桿和交流伺服電機等,確保運動系統精度和穩定性;
t 集成兩組測量傳感器滿足不同的測試要求和提升效率:大視野雙側遠心鏡頭(平面尺寸)、白光共焦位移激光傳感器(高度尺寸);
t 集成四種光源:兩環四區LED表面光源、遠心平行底光輪廓光源;
t 0.1μm高精密光柵尺,確保系統的定位精度和測量精度;
t 搭配多種光源,具有智能升降功能,以適應各種測量場景;
t 強大的功能和易于操作的Geomea測量軟件可增強質量控制;
t 可以設置自動測量程序,以高效、快速地完成批量測量;
t 可選配置非接觸白光傳感器,實現厚度,平面度等測量。
產品應用Application
t 可應用于大尺寸物體的精密測量
t 3C行業:手機屏幕、手機外殼
t 電子行業: PCB板
t 新能源: 鋰電池
t 汽車行業: 精密零部件
技術參數Specifications
產品名稱 | 懸臂復合式圖像拼接閃測儀OVS系列 | |
產品型號 | PW-OAS432 | |
X-Y軸行程 | (400*300)mm | |
外形尺寸 | (1337*840*1664)mm | |
包裝尺寸 | (1500*1060*1900)mm | |
重量 | 560Kg | |
Z軸行程 | 200mm | |
X/Y/Z3軸光柵尺 | 0.1um玻璃光柵尺 | |
導向方式 | 精密直線導軌,雙軌雙滑塊導向 | |
操作方式 | 遙控手柄,鼠標操作,編程自動檢測 | |
機臺承載 | <25Kg | |
工作環境 | 溫度20℃±2℃,溫度變化<2℃/hr,濕度30~80%,振動<0.002g,低于15Hz | |
電源 | AC220V/50Hz; 110V/60Hz | |
軟件系統 | Geomea | |
相機 | 1” 2千萬像素高清相機*2 | |
遠心鏡頭 | 雙側遠心鏡頭 | |
放大倍率 | 0.64X | |
重復精度 | 座標臺未移動 | ±1.5μm |
座標臺移動 | ±3μm | |
測量精度 | 無連接 | ±3μm |
有連接 | ±4+L/150μm | |
工作距離 | 120±2mm | |
遠心度 | <0.02° | |
景深 | 6mm@25 lp/mm | |
物方視野H*V*D | 1/3” | 27.3*20.5mm |
1/1.8” | 50.0*37.5mm | |
物方分辨率 | 30.5um | |
光源 | 輪廓光 | LED平行遠心光源(自動變倍鏡頭) |
LED平行遠心光源(雙側遠心鏡頭) | ||
表面光 | 五環八區LED表面光源,0~255級連續可調 | |
LED同軸光源,0~255級連續可調 |
